OSA™ Optical Surface Analyzer - SKX-L
機械手輔助的俯視法全自動大面積接觸角測量儀

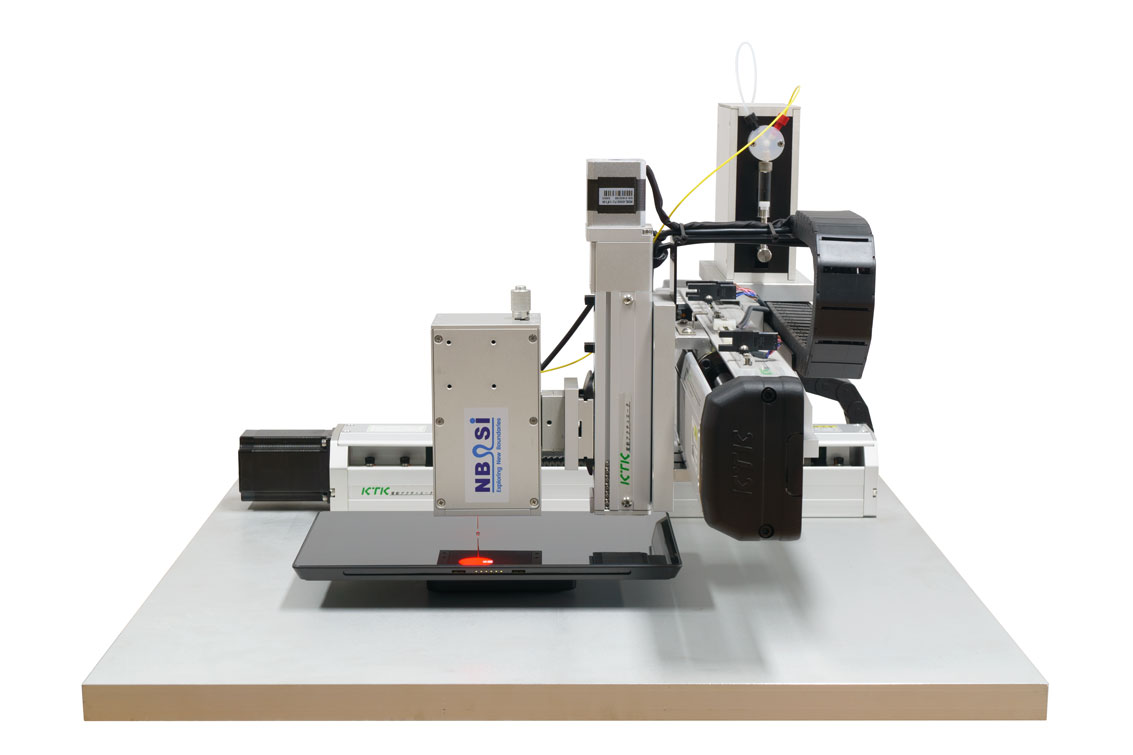

SKX-L是一基于俯視法的大面積樣品接觸角測量儀，它是把手持移動式SKX-M懸掛在一軟件控制的機械手系統上，后者同時配備有自動加液單元和液滴轉移裝置，可實現大面積樣品表面的接觸角/潤濕性，以及表面自由能的全自動測量。

SKX-L非常適合大面積表面在經過清洗過程后的潔凈度檢測（cleanliness test），和其在經過表面（活化）處理后、在進行下一道工序前的質量控制（比如用于檢測是否仍能保證足夠的粘附力）。經過清洗過程后的表面一般表面能較高，顯示出非常低的（水）接觸角值（往往要求在3°以下），普通的側面液滴檢測法往往無法勝任這樣低的接觸角的準確、可靠和全自動的測量，而這對于基于俯視法的SKX-L來說，則毫無困難。

為了進行在大面積樣品表面的測量，基于傳統側面法的臺式裝置必須將樣品置于光學系統前方：多大尺寸的樣品就需要至少多大尺寸的樣品移動臺和相應的鏡頭工作距離，而且前面測量時在樣品表面形成的液滴將可能阻止或影響后面的測量，使得樣品表面的可測量點數相當有限。而這樣的限制對SKX-L都不存在。

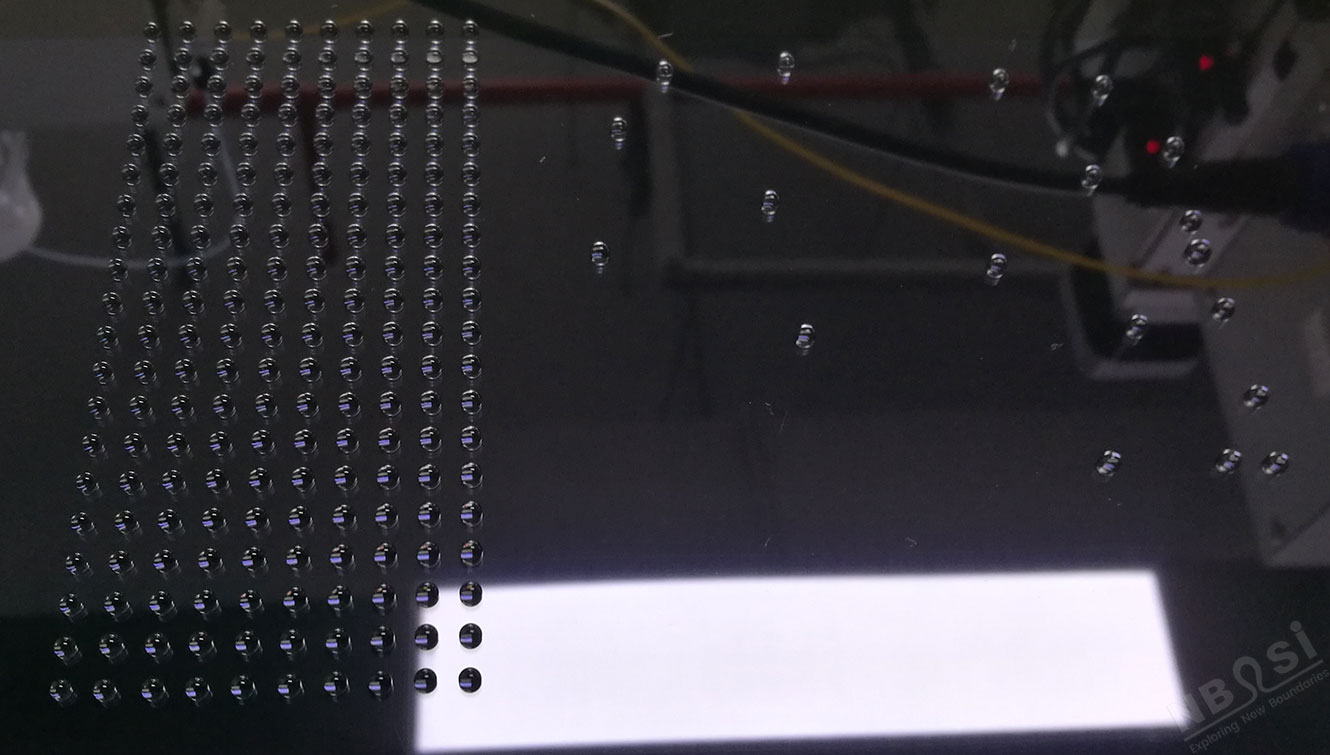

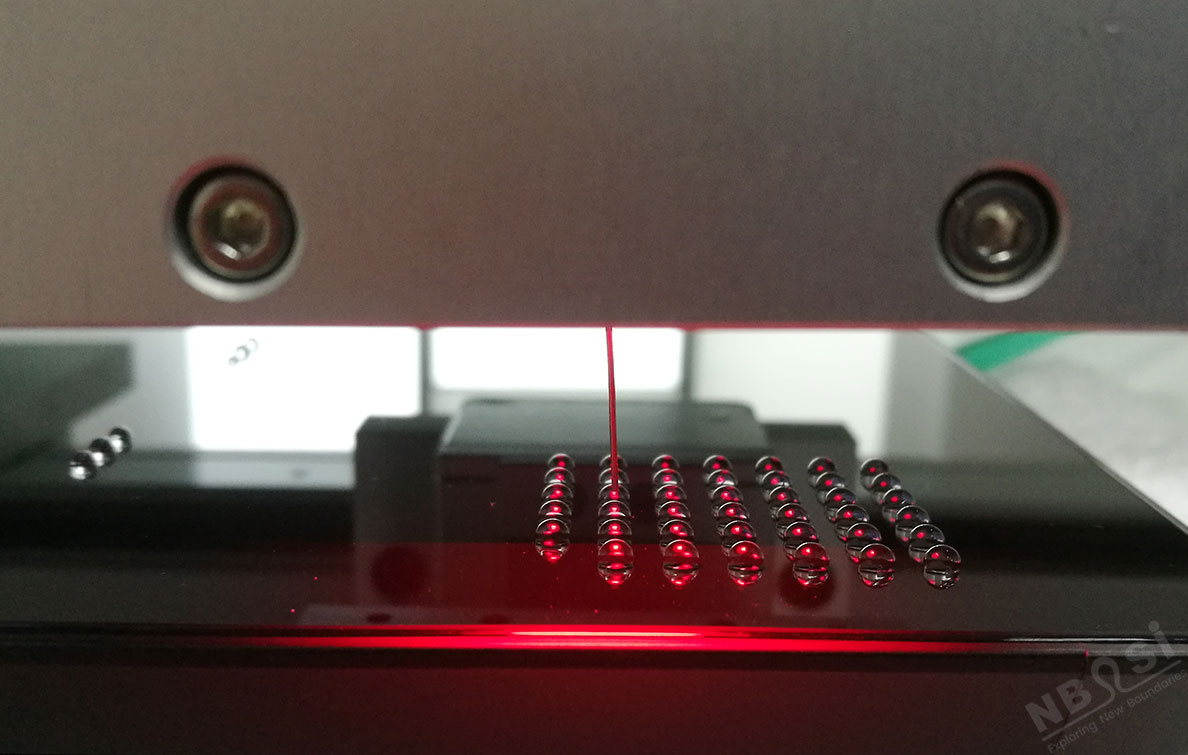

而即使采用基于傳統側面法的移動式裝置或懸掛式測試模塊（measuring head module）來進行在大面積樣品表面的測量，移動式裝置或測試模塊必須直接接觸或非?？拷◣缀踅佑|）待測表面（距離<～1mm！），這對多數敏感的樣品表面往往是不希望的，而且這也同樣決定了每個測量點的至少面積范圍不能小于儀器本身的“腳印”（footprint），而這大約在 85x30mm2以上。采用俯視法的SKX-L在測量時可以與樣品表面保持高達至少25mm的距離，而且每個測量點的面積范圍可小到約5x5mm2，大大提高了可測量點的密度和不同位置的數量，這對提高接觸角或表面自由能表面測繪（surface mapping）一類的測量（位置）分辨率非常重要。

標準配置的SKX-L的最大測量面積為500 x 600 (mm x mm)，但這一范圍不受限制，可以根據客戶的需求而定制。

特征 Features

• 不受樣品的形貌限制；

• 可根據樣品的尺寸任意定制；

• 可以準確、可靠地測量低至0度的接觸角；

• 高測量密度，無測量死角；

• 不受先前測量液滴的影響；

• 測量時，可與樣品表面保持高達25mm的距離。
