動態接觸角及其測量

1. 真實的接觸角（Contact Angles in Reality）

從熱力學角度來說，對于一給定的液體/固體-體系，接觸角的值應該是個定值，Young氏方程給出了相互之間的關系。但事實經驗告訴我們，液滴在表面的接觸角值往往呈現一范圍：從大致所謂的最大前進接觸角\(\theta_A\)（maximum advanced contact angle），到小致所謂的最小后退接觸角\(\theta_R\)（minimum receded contact angle）（見圖1）。在真實條件下觀察到的接觸角值可以出現在這一范圍內，被稱為表觀接觸角（apparent or actual contact angle）。

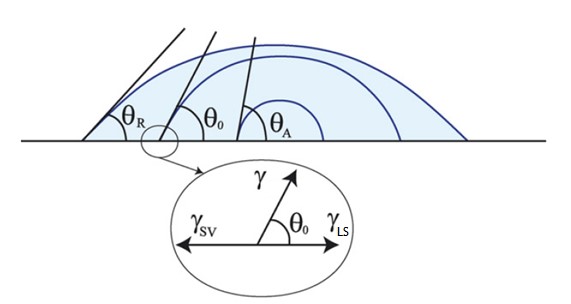

圖1: Advancing/advanced ( \(\theta_A\) ), receding/receded ( \(\theta_R\) ) and Young's contact angle ( \(\theta_0\) ) of a given system

真實接觸角值的這種分散性主要是源于真實表面的不完美（缺陷）和表面（物理和化學）屬性的不均勻性（影響接觸角的因素）。這些不完美性和不均勻性使得在真實條件下，不可能通過測量獲得所謂的楊氏平衡接觸角值（ \(\theta_0\) ），而測量得到的（靜態static）接觸角值可能在一范圍內波動。具體的數值與測量即刻之前的液滴進行（行動）歷史有關：如果即刻之前，液滴前沿處于（即將開始的 / “incipient”）擴展趨勢狀態或進行（過）了擴展行動，那么得到的值對應于或接近于前進（過的）接觸角值 \(\theta_A\)（advanced contact angle）；如果即刻之前，液滴前沿處于（即將開始的 / “incipient”）收縮趨勢狀態或進行（過）了收縮行動，那么得到的值對應于或接近于后退（過的）接觸角值 \(\theta_R\)（receded contact angle）。如果測量時，液滴的（液/流/固）三相界面前沿正處于移動（motion）狀態，那么這樣測量得到的接觸角值稱為動態接觸角（dynamic contact angle）。如果這一正在進行（progressing）中的移動是擴展的，對應的動態接觸角稱為前進（中的）接觸角 \(\theta_a\)（advancing contact angle）；如果這一正在進行（progressing）中的移動是收縮的，對應的動態接觸角稱為后退（中的）接觸角 \(\theta_r\)（receding contact angle）。

接觸角值范圍的存在主要是由于三相接觸線（three-phase contact line）對體系的總能量提供了額外的貢獻。這一線能量（ “l(fā)ine energy”）與表面局部區域的不完美（缺陷）有關，它的值取決于缺陷的類型和數量（即程度）?；谄渚植啃?，原則上，由于不同區域的缺陷類型和數量的不同，在三相接觸線的不同區域可以有不同的線能量。另外這些缺陷可起到 “釘住” 接觸線的作用，這一 “釘住” 效應引起了接觸角的滯遲現象（contact angle hysteresis，CAH），即 \((\theta_A - \theta_R) \ge 0\)。

我們平常測量得到的所謂的靜態（static or as-placed）接觸角，\(\theta_s\)，其值介于這些極端值之間：$$ \theta_A \ge \theta_a \ge \theta_s \ge \theta_r \ge \theta_R $$ 這些極端值之間的差異越小，區間越窄，就表明考察的表面越接近完美。雖然Young氏平衡接觸角值（ \(\theta_0\) ）不可能通過測量獲得，但可以通過一些理論模型，從測量得到的真實（表觀）接觸角值以及相關的極端值，估算出其近似值。

所以在許多情況下，只是給出一個接觸角的測量值往往還不能充分地表征一個表面的屬性，還需要確定其相應的極端值，以及，必要時，接觸角的動力學行為（contact angle kinetics）。這些數據可以通過動態接觸角的測量來得到。

用座滴法測量動態接觸角值目前有以下幾種基本的方法：

1. 液滴體積增、減法（method of drop growing/shrinking）；

2. 傾斜板法（method of tilting plate）。

2. 液滴體積增、減法（Method of Drop Growing / Shrinking）

這一方法是在固體表面首先形成一合適體積的液滴后，再繼續以很低的速度往液滴加入液體，讓其不斷長達（growing）（圖2），同時跟蹤接觸角在這一過程中的變化。開始時，液滴與固體表面的接觸面積，或液/固/氣-三相接觸周邊線（液滴前沿），并不發生變化，只是接觸角漸漸增大。但當液滴的體積增大到某一臨界值時，液滴在固體表面的三相接觸周邊線（液滴前沿）發生往外移動（advancing），而就在發生這一移動前瞬間的接觸角，被稱為最大前進接觸角。在此之后，接觸角值一般略有下降，液滴前沿可能隨著液體的持續加入而保持不斷地 “前進”（advancing），這種情況下對應的接觸角值就是前進接觸角（advancing contact angle）；但液滴前沿也可能在前進了一小步后，又被重新 “釘住” 在一新的位置，接觸角值然后隨著液體的持續加入而又重新增加，直到這一“釘住力” 又被新添加的液體重新克服為止，如此反復。當液滴保持持續地前進時，接觸角的值一般基本保持不變。

反之如果從一已經形成的液滴不斷地以很低的速度把液體移走，讓液滴收縮（shrinking），液滴與固體表面的接觸面積，或液/固/氣-三相接觸周邊線（液滴前沿），開始時也并不發生變化，但接觸角漸漸減小。當液滴的體積減小到一定值時，液滴在固體表面的固/液/氣三相接觸周邊線開始往里移動（receding）。就在發生這一收縮移動前夕的接觸角，就是最小后退接觸角。在此之后，接觸角值一般略有上升，液滴前沿可能隨著液體的持續移出而保持不斷地 “后退”（receding），這種情況下對應的接觸角值就是后退接觸角（receding contact angle）；但液滴前沿也可能在收縮了一小步后，又被重新 “釘住” 在一新的位置，接觸角值然后隨著液體的持續移走而又重新減小，直到這一“釘住力” 又被重新克服為止，如此反復。當液滴保持持續地后退（收縮）時，接觸角的值一般也基本保持不變。

圖2: 液滴體積增加/縮小法測量前進、后退接觸角

在運用這一測量方法時，必須注意以下幾點：

• 體積變化的速度應足夠低，盡量保證液滴在整個過程有足夠的時間來松弛，使得測量能在準平衡（quasi-equilibrium）下進行。

• 由于這一過程中一般都有針頭/毛細管的埋入以加入/移走液體，針頭/毛細管的直徑一定要（與液滴相比）足夠小，使液體在針管/毛細管外壁上的潤濕不會對液滴在固體表面的接觸角產生影響。這一點尤其是對后退角的測量更為突出，否則測得的值將嚴重偏離真實值。

• 同樣由于過程中針頭/毛細管的埋入，由于潤濕的不均勻性使得液滴一般不再呈現中心軸對稱，也不再能被看作是圓或橢圓的一部分，所以基于Young-Laplace、圓或橢圓方程式的計算方法都將遇到困難，帶來較大誤差。此時一般使用廣義切線法，但此方法往往對少量的背景噪音較敏感。我們軟件所帶的TrueDrop™法則可為計算這類液滴提供了當前最佳的選擇。

• 有些廠家采用所謂的 “l(fā)iquid needle”（也即很細的液注流）進行這一測量，我們認為這一方法的可行性值得進一步探討。因?yàn)橐鹤⒘魈峁┑囊后w的主要部分很可能直接地沿著液滴的外表面（皮）滑（滾）落（roll-off），不能起到推動已經存在的液滴在固體表面的固/液/氣三相接觸周邊線往外前進，而只是在原有的接觸周邊線以外形成（添加）新的潤濕接觸周邊線（層），更相當于讓新的接觸周邊線來替代原有的，不符合“前進移動”（progressing motion） 這一內涵。所以由此得到的“前進接觸角“不一定符合其真正的定義。

3. 傾斜板法（Method of Tilting Plate）

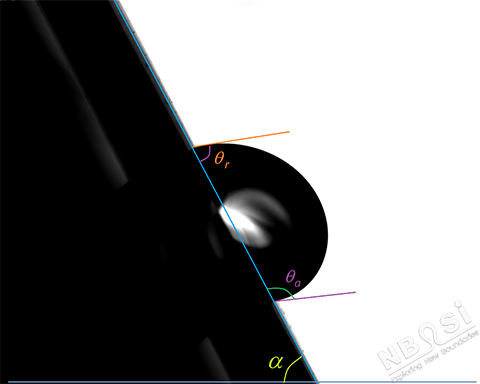

傾斜板法是將一足夠大體積的液滴置于待測的樣品表面后，緩慢地傾斜樣品表面，同時跟蹤液滴形狀（包括接觸角值）和位置的變化。剛開始時液滴不一定立即發生移動，而只是其中的液體由上方（高位，upper-side）向下方（低位，down-side）轉移，使得下方的接觸角不斷地增大，而上方的接觸角則不斷地變?。▓D3）。當表面傾斜到一定角度時，液滴（的一方或雙方）開始發生滑動。液滴下方發生滑動前夕對應的接觸角就是（最大）前進接觸角，而液滴上方發生滑動前夕對應的接觸角就是（最?。┖笸私佑|角。當液滴整體剛剛開始發生滑動（或滾動）時的傾斜角，α，稱為起始滑動（滾動）角（sliding / roll-off angle）。

圖3: 傾斜表面上的液滴

傾斜板法目前有二種不同的實現方法：

• 整體傾斜法：將整套接觸角測量?jī)x置于搖籃狀的傾斜架上，讓包括攝像機，光學鏡頭，樣品臺，樣品，加液裝置，液體容器，和光源等組件的整套儀器同時傾斜。這種構造和操作的主要優點在于：液滴相對于攝像機和光學鏡頭在整個過程中始終保持相對不傾斜，這樣軟件開發上就不必進行特殊處理，計算比較容易。而其缺點也很為明顯：儀器越大、樣品越大/越重，所需要的傾斜架也越大，顯得很笨重；由于儀器上的所有東西都跟著一起傾斜，使得有些液體會倒出來，同時使得在傾斜作態無法加液產生液滴，也即液滴必須在傾斜前已經被置于樣品表面。另外整體傾斜很難讓傾斜角度高達180°，至少現在市場上沒有這樣的儀器出現。

• 局部?jī)A斜法：只傾斜樣品臺和其上面的樣品（包括可能已放置上去的液滴），其它的所有部件均保持不傾向（不動）。這樣做法的優點顯而易見：可以避免上面提到的所有缺點，使得儀器尺寸緊湊，硬件制造成本降低，也能容許在任何傾斜角度下加液形成新液滴，或往已經形成的液滴添加液體；而且能比較容易地實現全范圍的傾斜（0 – 360°）：不但可以研究、測量?jī)A斜中的座滴，而且也可以考察懸滴在傾斜過程中的變化。但這一做法對軟件的開發提出了新的挑戰，使其難度和復雜性大大提高。

采用傾斜板法的技術困難主要不在硬件制作上，而是在軟件的支持上。當一液滴處于傾斜狀態時，其形狀可以是極其不對稱的，而且往往一方的接觸角明顯地大于90°（圖4）。對于這樣的液滴，一些普通的接觸角測量法包括橢圓法，Laplace-Young法等都無法再提供滿意的結果；雖然局部切線法原則上仍然可以被采用，但這一方法抗干擾能力較差。采用不合適的方法不但無法獲得準確的接觸角值，而且也不能得到準確的液滴二側的三相接觸點坐標，而后者是判斷液滴是否發生移動的依據。

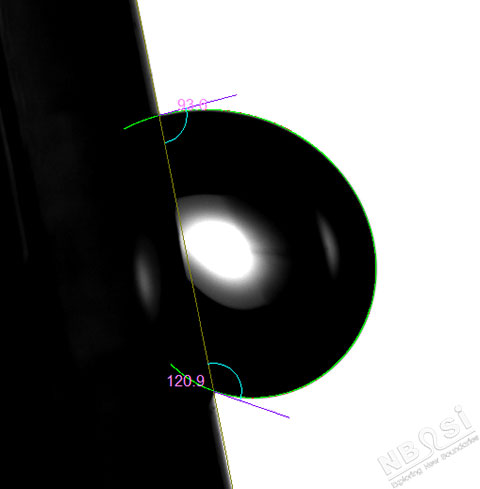

我們引入的獨特的TrueDrop™計算方法，可以對付各種形狀的液滴，包括處于傾斜下的極度不對稱的液滴，計算接觸角的準確度比普通方法大為提高（見圖4），大大地提高了傾斜板法的潛能。

圖4: TrueDrop™方法用于傾斜液滴的計算

使用傾斜臺測量動態接觸角，除了可以測量前進接觸角和后退接觸角外，還可進行下列測量：

• 某一傾斜角度時的兩側接觸角的差別，及這一差別隨傾斜角的變化；

• 某一傾斜角度時的液滴的起始滾動/滑動體積；

• 某一特定體積的液滴的起始滑動/滾動傾斜角度（roll-off angle）；

• 液體在固體表面的側向滯留力（lateral retention force）；

• 從液滴的前進接觸角和后退接觸角可以推算出相應的近似楊氏（Young）接觸角等。

在許多實際情況中，表面往往處于傾斜狀態，所以在傾斜的情況下考察液滴的接觸角和潤濕特性行為也就顯得再自然不過了，得到的結果也能更好地反映實際應用情況。對于某些液體的超疏水性特性，只有知道了前進接觸角和后退接觸角以及液滴的起始滑動/滾動傾斜角度，才能對表面作出較完整的表征。

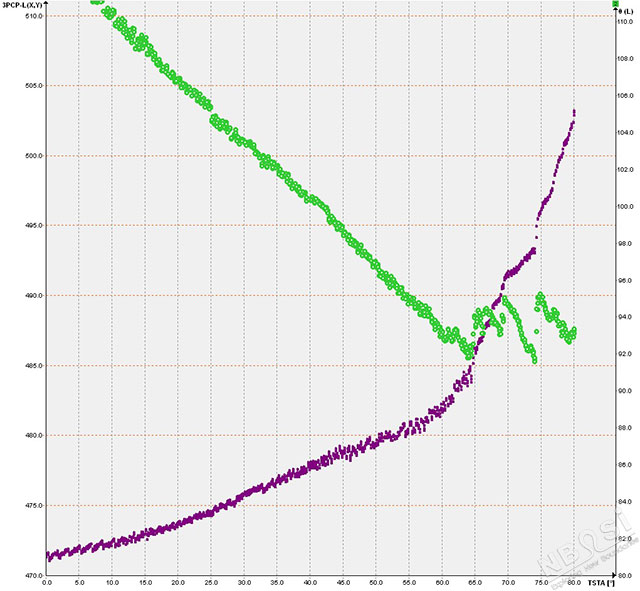

下圖是傾斜時一液滴的上方接觸角（綠色點）和對應的上方三相接觸點（紫色點）隨傾斜角度（橫坐標）的變化。數據很好地顯示了液滴的后退接觸角是如何隨著三相接觸點在傾斜過程中的滯留、移動以及滑動而相應地發生變化的。從最后階段的接觸角值隨著三相接觸點的跳躍性蠕動而發生的波動，可以非常準確地確定液滴的后退接觸角值。

圖5: 一傾斜液滴的上方接觸角以及三相接觸點位置隨傾斜角的變化
